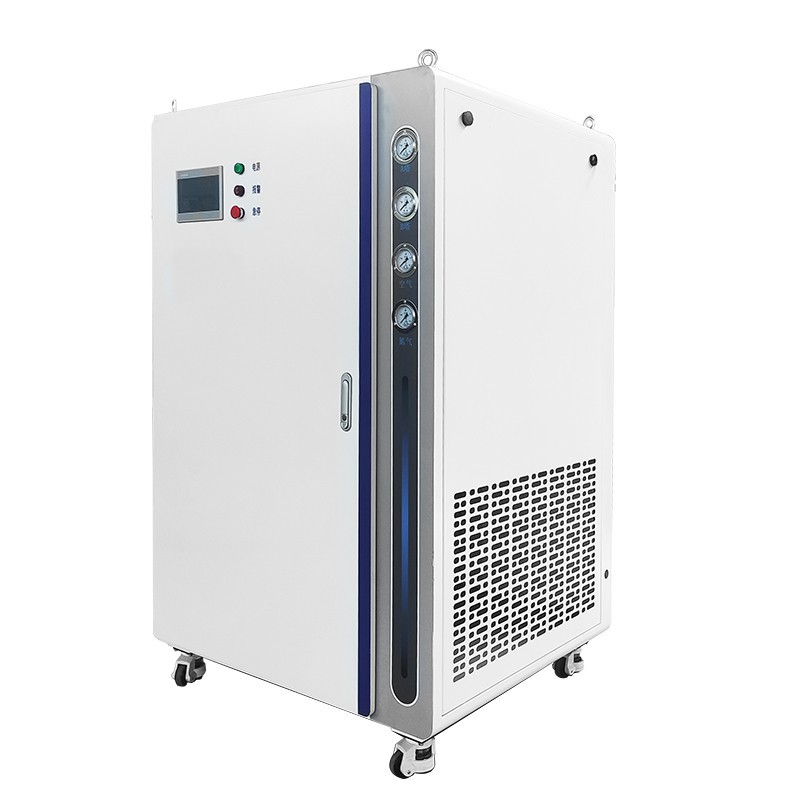

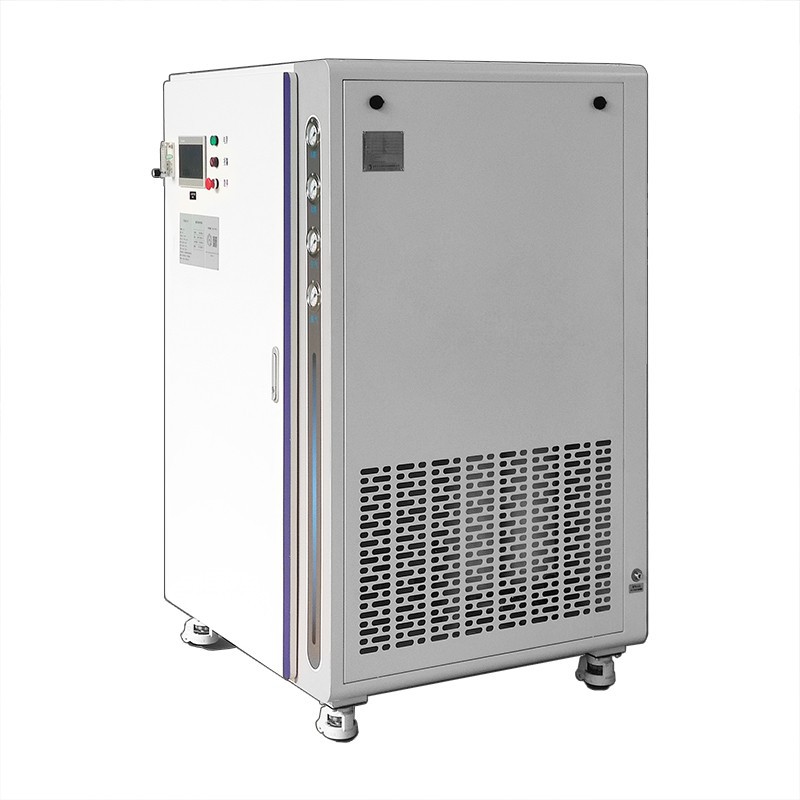

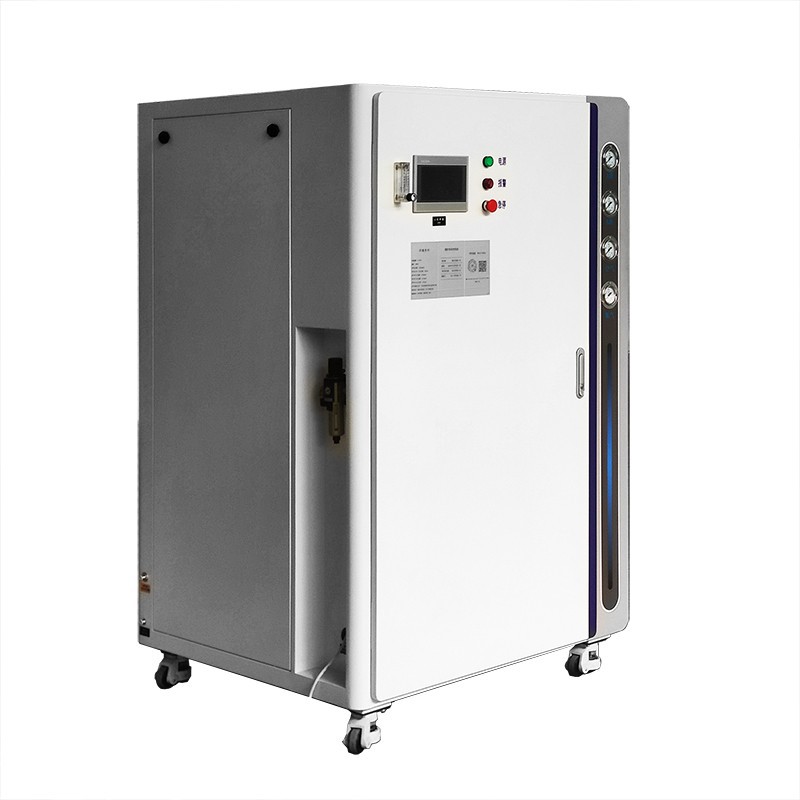

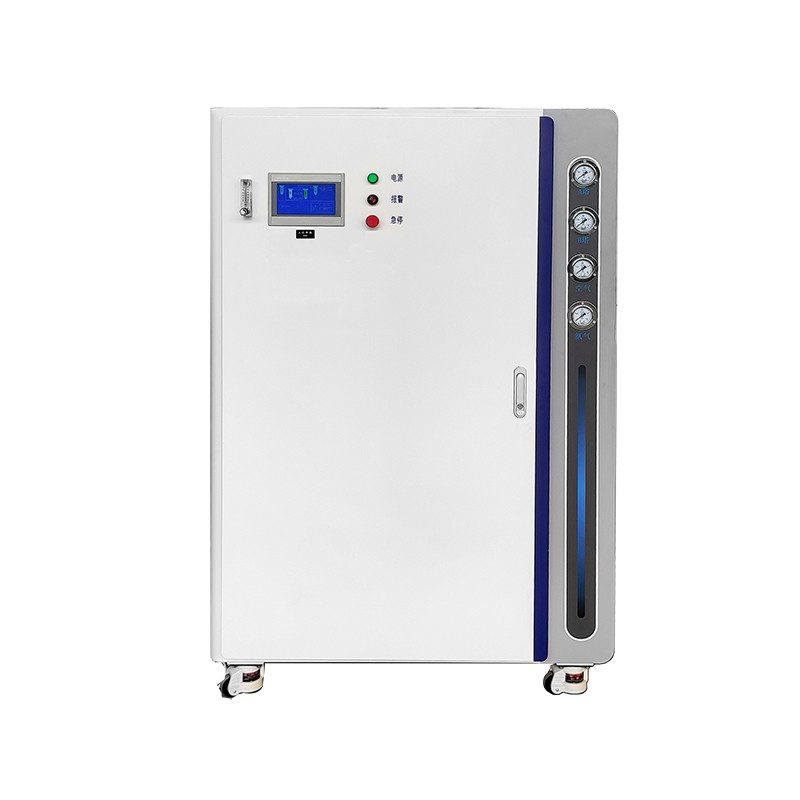

Membraani lämmastikmasin
Membraani lämmastikugeneraator - tehnilised spetsifikatsioonid ja täiustatud eraldamistehnoloogia
|
Parameeter |
Standardvahemik |
Suure jõudlusega võimalus |
|
Vooluhulk |
10-2, 000 nm³/h |
Kuni 5, 000 nm³/h |
|
Lämmastiku puhtus |
95-99.5% |
99,9% võimendusrežiimiga |
|
Töörõhk |
7-12 riba |
15 baari (kõrge vooluga) |
|
Energiatarve |
0.15-0.25 kwh/nm³ |
0,12 kWh/nm³ (ECO) |
|
Membraanielu |
8-10 aastat |
12 aastat (XP seeria) |
|
Mõõtmed |
1,2 × 0,8 × 1,5m (100nm³ kohta) |
Modulaarne virnastatav disain |
Põhikujunduse põhimõte: intelligentne molekulaarfiltreerimine
Kolmanda põlvkonna membraanitehnoloogia kasutab asümmeetrilisi õõneskiudumembraanisid, millel on astme tihedusstruktuur:
- Valikuline kiht: 0,1 μm paksune polüimiidpind, millel on 3,6å poorid, eelistatavalt tungib O₂/CO₂
- Tugimaatriks: poorne substraat säilitab konstruktsiooni terviklikkuse 15bar+ rõhkude juures
- Gaasi raja optimeerimine: spiraalkiudude paigutus loob turbulentse voolu, suurendades eraldamise efektiivsust tavapäraste disainilahenduste võrra 25% võrra
Eraldusprotsessi töövoog:
① Õhu ettevalmistamine: õlivabad kompressorid annavad õhku läbi kolmeastmelise filtreerimise (0,01 μm tahked osakesed + -40 kraadi kastepunkt)
② Membraankorstna: 12 paralleelmoodulit töötab järkjärguliste tsüklitena (4 aktiivne/4 ooterežiimi/4 puhastamine)
③ Puhtuse kontroll: PID-reguleeritud taustaventiilid reguleerige dünaamiliselt N₂ kontsentratsiooni
Tipptasemel tehnoloogilised versiooniuuendused
1. Nutikas membraanihaldussüsteem
- Enesediagnostilised kiud: manustatud mikrosensorid tuvastavad:
- Kiudude tihendamine (rõhukaotus<0.5%)
- Pinna saastumine (kontaktnurga jälgimine)
- Ennustav asendamisalgoritm: prognoosib membraani eluiga ± 3% täpsusega
2. hübriid suurendamise tehnoloogia
- Puhtuse suurendamise moodul: integreerib lühikese voodiga PSA (30S tsükkel), et tõsta 95% söödagaasi 99,9% -ni
- Energia taastamine: 85% heitgaaside energiast, mis on ümberehitatud söödaõhu eelsurveks
3. järgmise põlvkonna materjalid
- Nanokomposiitkiud: grafeeniga tugevdatud membraanid näitavad:
- 40% kõrgem O₂/N₂ selektiivsus
- 60 -kraadine operatiivne lagi (vs . 45 kraad tavapärane)
- Biofooketresistentne kattekiht: hõbeda-ioonravi hoiab ära mikroobide kasvu niisketes keskkondades
Jõudluse valideerimine
Hiljutised välikatsed näitasid:
✓ 22% madalam energiatarbimine vs . eelmise põlvkonna mudeleid
✓ 99,2% tööaeg 24/7 keemiatehase töös
✓ <0.5% purity fluctuation during 30-100% load changes
- Sertifikaadid: ISO 9001, PED 2014/68/EL, FDA 21 CFR 177.2600 (toidukontakt)
